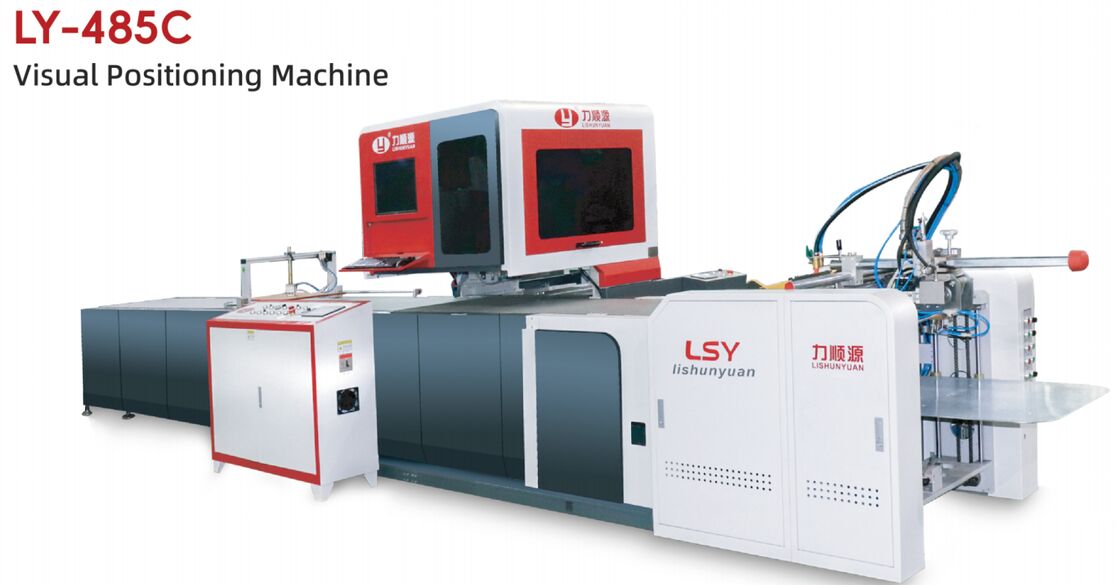

Visuelle Positioniermaschine für die Positionierung der Premium-Geschenkbox

hohe Präzision

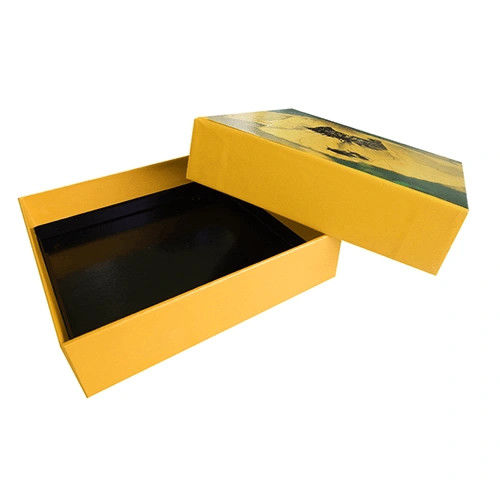

Eine Reihe von LY-485-Produkten. Die Teile für Feeder, Verleimung und Förderband verwenden unabhängige Servoantriebe. Der Positionierungsteil verwendet einen YAMAHA-Roboterarm und eine Kamera zur visuellen Positionierung der Innenbox, was eine hohe Genauigkeit bei starren Kartons, Buchschachteln, Schubladenschachteln und unregelmäßig geformten Schachteln ermöglicht. Es eignet sich für eine Vielzahl von hochwertigen Geschenkboxen, die verleimt werden müssen, wie z. B. Handyboxen, Kosmetikboxen, Schmuckboxen, Uhrenboxen, Weinboxen, Zigarettenboxen usw.

1. Es verfügt über ein Hochgeschwindigkeits-Papierzuführsystem, das pneumatisch gesteuert wird und dessen Struktur einfach und vernünftig ist.

2. Der neu entwickelte Kupferabstreifer arbeitet dichter mit dem Gummi zusammen, vermeidet effektiv Papierwicklungen, und der Kupferabstreifer ist haltbarer.

3. Das Papier- und Positioniersystem verwendet importierte hochpräzise fotoelektrische Steuergeräte, um die Position von Papier und Karton genauer zu machen.

4. Es verwendet eine SPS-Steuerung, einfache Bedienung, Störungen werden direkt auf dem HMI angezeigt, was dem Bediener hilft, das Problem leicht zu lösen.

Zuführung

1. Zuführung gesteuert durch Servomotor
2. Umkehrfunktion für die Papierzufuhr
3. Pneumatische Vakuumventile mit großem Durchmesser
4. Die Gummidruckwalze für das einlaufende Papier
5. Antistatische Plattform für Papier
6. Die automatische Hubfunktion für den Zuführstapel
7. Zuführstapel stoppt automatisch, wenn das oberste Blatt in Position ist. Zuführung gesteuert durch Servomotor

Positionierung

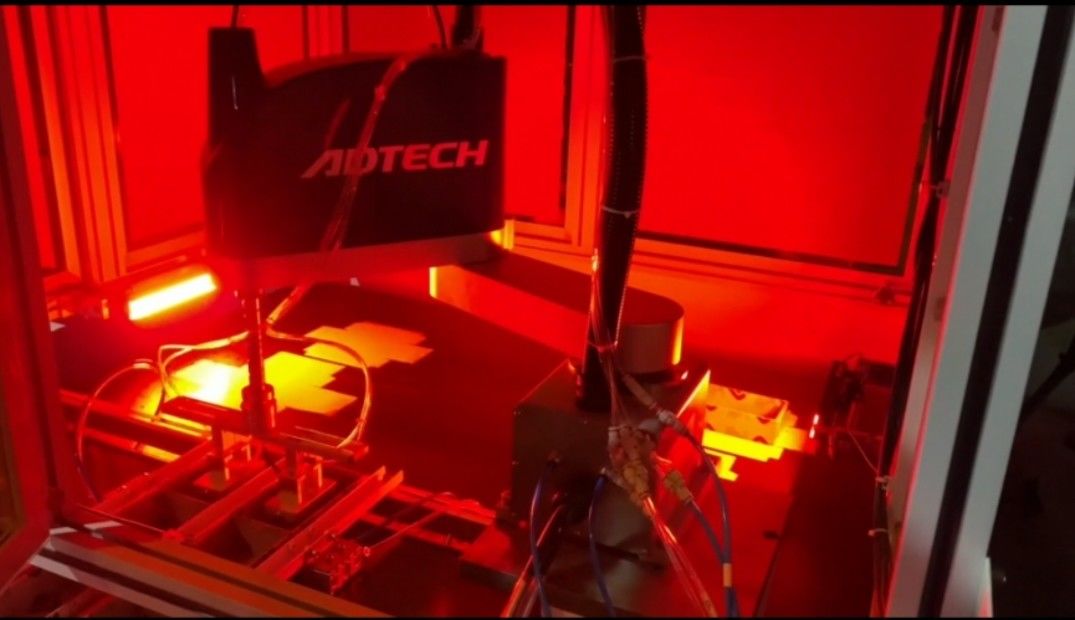

1. SCARA (Selective Compliance YAMAHA Robot Arm) zum Aufkleben der grauen Kartonschachtel

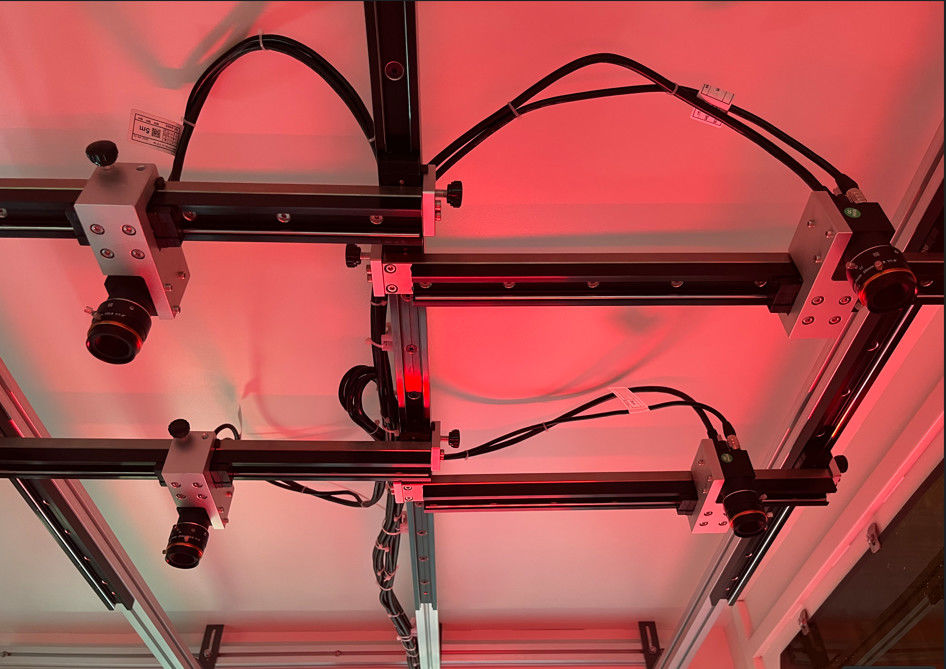

2. Deutsche Balser-Kamera mit japanischer Kowa-Linse im 10-Megapixel-Nachführsystem

3. Doppel-Kamera mit XY-Spule zur Positionierung.

Produktmerkmale:

Verwendung von zwei Industriekameras mit fünf Megapixeln und YAMAHA-Roboterarm zur Positionierung, hohe Positionierungsgenauigkeit (±0,1 mm).

Hohe Produktionsrate, Produktionsgeschwindigkeit für starre Kartons bis zu 25-35 Stück/min; Geschwindigkeit für Etui-Hersteller und montierte Produkte bis zu 20-30 Stück/min.
Verwendung eines unabhängigen Mann-Maschine-Steuerungssystems, kurze Transferzeit, schneller Versionswechsel.
Stabile Zuführung, saugt nicht leicht Doppelbögen an, reduziert die Ausschussrate.

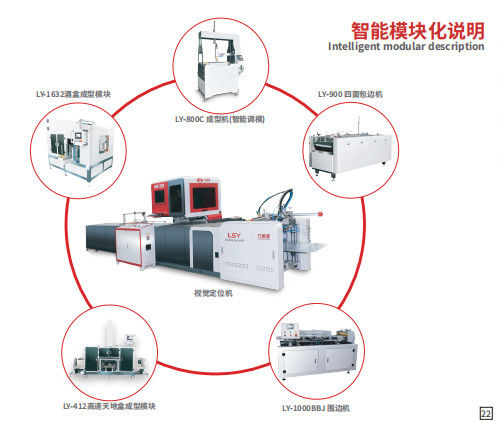

Unabhängiges Verleimungs- und Positionierungsmodul, kann optional mit Eckklebemaschine, Verbundplatten-Herstellungsmaschine, pneumatischer Maschine und Etui-Herstellungsmaschine usw. kombiniert werden, um Etuis, montierte, starre Kartons und Fensteröffnungen herzustellen. Es ist robust und erweiterbar für zukünftige Produkte.

Spezifikation
