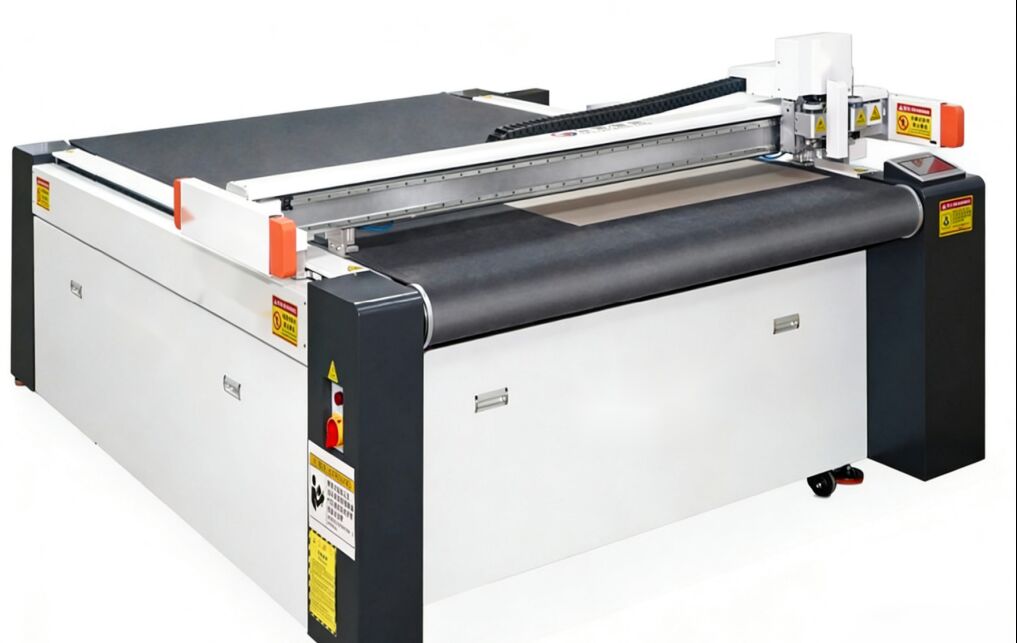

LY-PK-1816RM ohne Verformung Nichtmetall Flexible Material Schneidemaschine ohne Verformung Präzisionsschnitt Flexible Material Beherrschung Probenhersteller Effizienz

Der integrierte Stahlrahmen ist aus verdicktem hochkohlenstoffhaltigem Stahl geschweißt und gewährleistet keine Verformung oder Vibration bei langfristigem Hochgeschwindigkeitsbetrieb. Er bietet eine stabile mechanische Leistung und garantiert Schnittgenauigkeit und Langlebigkeit der Maschine.

Integriertes Vakuumsystem, das Vakuumzonen intelligent basierend auf der Materialgröße aktiviert und eine stärkere und gleichmäßigere Niederhaltung liefert und die Ebenheit des Bogens erheblich verbessert. Es verhindert Kantenheben und Verrutschen und ist sowohl für dünne als auch für dicke Platten geeignet.

Zwei unabhängig angetriebene Arbeitsköpfe ermöglichen den kontinuierlichen Betrieb mehrerer Werkzeuge, und die Werkzeuge sind zwischen den Modulen austauschbar. Somit bearbeitet eine Maschine Schneiden, Rillen, Nuten und Plotten. Mit einer maximalen Schnittdicke von 50 mm ist die Maschine mit Wellpappe, Graukarton, Karton, dünnem Schaumstoff, Leder und anderen Plattenmaterialien kompatibel und erfüllt die täglichen Anforderungen an die Mustererstellung.

Separater Bedientisch

Das integrierte automatische Werkzeugvoreinstellsystem ermöglicht eine automatische Einstellung und Längenkompensation per Knopfdruck nach einem Werkzeugwechsel, ohne manuelle Kalibrierung. Dies gewährleistet einen schnellen Wechsel mit hoher Präzision. Das hochpräzise servogesteuerte Getriebesystem liefert eine Schnittgenauigkeit von bis zu ±0,05 mm und erzeugt saubere, gratfreie Kanten.

Sie können CAD-, AI- oder DXF-Dateien direkt importieren und mit einem Klick Schnittpfade generieren, sodass die Maschine jede komplexe Form ohne Lernkurve schneiden kann.

Separater Bedientisch

Schlüsselkomponenten sind gegen Staub und Schmutz geschützt, was zu geringen Ausfallraten und einer einfachen Routine-Wartung führt. Darüber hinaus sorgt der geringe Energieverbrauch für einen umweltfreundlichen und kostengünstigen Betrieb. Die intelligente Pfadoptimierung ermöglicht eine schnelle Verarbeitung, verkürzt den Mustererstellungszyklus und ermöglicht eine schnelle Reaktion auf Kundenanfragen nach Mustern.

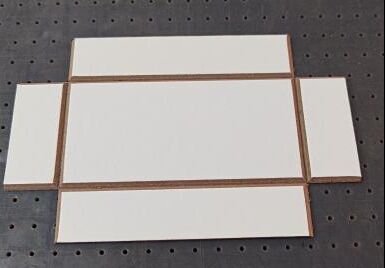

1. Nuten (V/U-Nut)

Umschaltbares V/U-Nuten, einstufige Formgebung für starre und weiche Materialien.

2. Halbschnitt-Stanzen

Halbschnitt-Stanzen, schneidet nur die oberste Schicht für leicht zu reißende und verbindende Teile.

3. Rillen

Gleichmäßiges Rillen, kein Reißen oder Falten beim Falten.

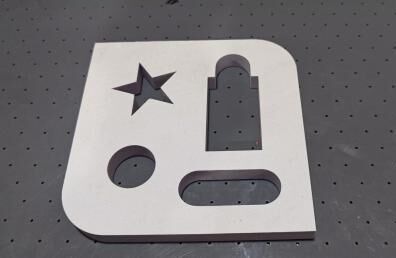

4. Vollschnitt-Stanzen

Keine Form erforderlich, präziser Durchschnittsschnitt, geeignet für Kleinserienmuster. Hochpräziser Schnitt ohne Falten bei dünnem Papier und ohne Kantenplatzen bei dickem Papier.

5. EVA-Schneiden

Spezial-Antihaft-Schneider, glattes und sauberes EVA-Schneiden.

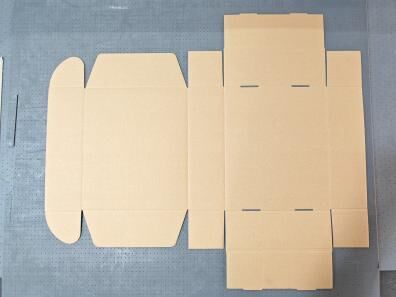

6. Wellpappenschneiden

Integriertes Schneiden, Rillen und Schlitzen für die genaue Reproduktion von Kartonstrukturen.

7. Klebeetikettenschneiden

Präzisionsgesteuertes Tiefschneiden, das nur die Deckschicht und die Klebeschicht durchschneidet, während die Trägerfolie intakt bleibt.

8. Schaumstoffschneiden

Fähig zum hochpräzisen Schneiden komplexer Konturformen, geeignet für die Verarbeitung verschiedener Verpackungseinlagen.


Name

Einführung

Bewegungssteuerungssystem

High-End 6-Achsen-Hochgeschwindigkeits-Bewegungssteuerungssystem: proprietäres geistiges Eigentum, präzise Bewegung des Schneidkopfes, sanfte Kurvenbewegung.

Hochfrequenz-Elektroschwingmesser

Integrierter Hochfrequenz-Maxon-Motor, Drehzahl bis zu 18.000 U/min, ausgestattet mit speziell gehärteter Wolframstahlklinge. Schneidet mühelos verschiedene harte und dicke Materialien (z. B. Wellpappe, Wabenpappe, KT-Platte, PVC-Schaumplatte) mit hoher Geschwindigkeit, glatten und sauberen Kanten.

Schleppmesserwerkzeug

Geeignet für Materialien mit einer Dicke von ≤5 mm. Schnellere Schnittgeschwindigkeit im Vergleich zum Schwingmesser.

Separater Bedientisch

Rillradsatz

Vier Rillräder mit unterschiedlichen Breiten erhältlich. Erzeugt perfekte Rillen auf verschiedenen Wellpappen und Kartons. Optionales PVC-Rillrad für PVC-Rillen.

Plotterstift

Ein neutraler Stift und ein ölbasiertes Stift. Wird zum Zeichnen auf Papier-/Kartonmaterialien und zur Präzisionskalibrierung der Maschine verwendet.

2mm Vibrationswerkzeug

Ethernet-Übertragungsport

Flexible und stabile Datenübertragung, starke Automatisierungserweiterbarkeit. Unterstützt Fern-Upgrades und Wartung und ermöglicht Maschinensteuerung und Dateiaufruf innerhalb eines lokalen Netzwerks.

2mm Vibrationswerkzeug

Integrierter Schaltungsregler

Hochleistungs-Integrierter Schaltungsregler (keine Computer-Motherboard-Erweiterungskarte). Kann an jeden gewöhnlichen Computer (einschließlich Laptops) angeschlossen werden – kein dedizierter High-Spec-PC erforderlich. Wenn der Computer ausfällt, kann er leicht durch einen gewöhnlichen Computer ersetzt werden, um die Maschine zu bedienen.

Separater Bedientisch

Sicherheitsschutz

Einfaches und elegantes Sicherheits-Antikollisionsdesign. Integriertes Infrarot-Lichtschrankengerät mit empfindlicher Reaktion, das die Sicherheit des Bedieners und den zuverlässigen Maschinenbetrieb gewährleistet.

Separater Bedientisch

Luftfahrt-Aluminium-Wabenplatte + poröse PVC-Arbeitsplatte

Branchenweit erste Verwendung von luftfahrtgeeigneter Aluminium-Wabenplatte: robust, witterungsbeständig, hohe Ebenheit, nicht leicht verformbar unter schwerer Last. Sanfte Luftzirkulation durch die innere Wabenstruktur. Optionale zonale Vakuumabsaugung – starker Luftstrom und hohe Haltekraft. Die poröse PVC-Arbeitsplatte liefert bessere Rillergebnisse.

Touchscreen

Digitale Feinabstimmung und Voreinstellungsspeicherung für Klingentiefe und Druck über Touchscreen. Einstellung verschiedener Schnittparameter für eine bequeme Maschinensteuerung.

Luftpumpenmodul

Leistungsstarkes Vakuum-Luftpumpenmodul hält das Material fest auf der Arbeitsplatte und ermöglicht die personalisierte Produktverarbeitung über das Bewegungssteuerungssystem.

Laserpositionierungsmodul

Das Dual-Cursor-Positionierungsmodul ermöglicht das schnelle und genaue Schneiden von bedruckten Materialien mittels manueller Zwei-Punkt-Positionierung.

Arbeitsplattenerkennung

Automatische Erfassung von Arbeitsplatten-Ebenheitsdaten über das Arbeitsplattenerkennungsmodul. Rückmeldung an das Steuerzentrum für Plattform-Präzisionskompensation, um eine gleichmäßige Ebenheit zu erreichen.


Name

Einführung

Graukarton-Nutenwerkzeug

Speziell zum Nuten von Graukarton entwickelt. Mehrwinkelverstellbar: 0°~135° frei einstellbar.

Karton-Nutenwerkzeug

Entwickelt zum Nuten von Karton. Selbstadaptiv an die Arbeitsplatte, mit Anti-Penetrations-Design. Ermöglicht leicht hochpräzises Nuten für Karton.

V-CUT Nutenwerkzeug

Unterstützt das Nuten von Wabenplatten, KT-Platten und vielen anderen Materialien, mit verstellbarem Winkel von 0°~120°Bilderrahmen-Nutenwerkzeug

Festes 90°-Nuten, speziell für Bilderrahmen, flexible Platten, schalldämmende Platten usw. für 90°-Winkelnuten.

Kiss-cut Werkzeug

Entwickelt für Kiss-Cutting (teilweises Eindringen) von selbstklebenden Materialien, Werbe-Backlit-Folien usw. In Verbindung mit einem Präzisions-Kameraregistrierungssystem können komplexe unregelmäßige Formen leicht geschnitten werden.

2mm Vibrationswerkzeug

Schaumstoff-Vibrationsschneidwerkzeug mit 2mm Vibrationshub, speziell entwickelt für das Schneiden von Schaumstoffmaterialien bis zu 50mm Dicke, wie EPE-Perlschaum, EVA-Schaum, Schwamm usw.

Kameraregistrierungssystem

Schnelles und genaues Schneiden von bedruckten Materialien über das Kameraregistrierungssystem. Das integrierte QR-Aufgaben-Sortiermodul ermöglicht die automatisierte Auftrags einrichtung für die Kleinserienfertigung verschiedener Produktchargen.

Separater Bedientisch

Ein unabhängiger Bedientisch zur bequemen Platzierung eines Computers.
