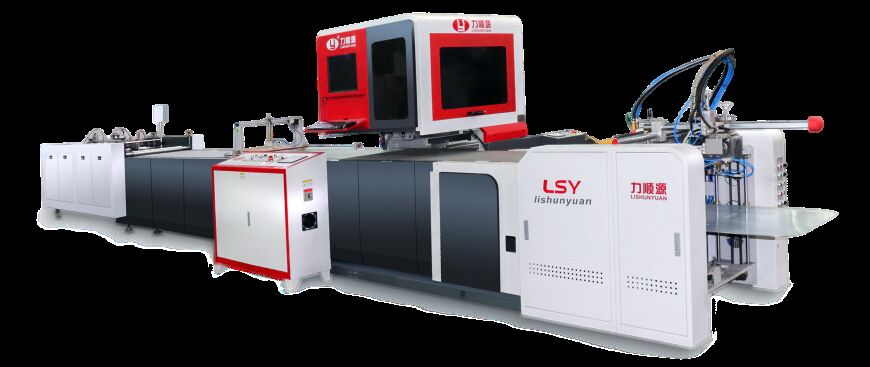

LY-4510C-PK Automatische Hardcover-Herstellungsmaschine (visuelle Positionierung)
Die LY-4510C-PK ist eine vollautomatische Hardcover-Herstellungsmaschine mit fortschrittlicher visueller Positionierungstechnologie. Es integriert zwei hochpräzise 10-Megapixel-Kameras und einen Yamaha-Roboterarm und erreicht eine Positionierungsgenauigkeit von ±0,05 mm. Die Maschine ist in der Lage, starre Schachteln, Hardcover (Case Maker) und Einlagen entweder einzeln oder gleichzeitig mit einer Produktionsgeschwindigkeit von 15–30 Stück pro Minute herzustellen. Sein modulares, servobetriebenes Zuführsystem verhindert Doppelblätter und Fehlausrichtungen, während die Leimzirkulation und die Heizsysteme für einen gleichmäßigen Leimauftrag und eine einfache Reinigung sorgen.
Ausgestattet mit unabhängigen Servomotoren zum Vorschub, Rollen und Fördern bietet der LY-4510C-PK eine starke Koordination und reduzierte Rüstzeit. Der Faltbereich verfügt über eine band- und servogesteuerte Wicklung für eine präzise Kantenausrichtung ohne Lücken. Zu den wichtigsten technischen Parametern gehören ein Papierformatbereich von 120–1100 mm (L) × 95–600 mm (B), eine Kartonstärke von 1–3 mm und eine Maschinengrundfläche von 9500 × 2550 × 2000 mm. Mit über 200 Verfahrenspatenten und 100 Qualitätszertifizierungen hinter ihrem Design der 5. Generation liefert diese Maschine eine zuverlässige, hochpräzise Produktion für die Hartkarton- und Hardcover-Industrie.
Hauptmerkmale
- Unabhängige Steuerung durch verschiedene Servomotoren für Zuführung, Vermeidung von Doppelblättern und Neigung.
- Innerhalb von 2 Sätzen hochpräziser Kameras und einem Yamaha-Roboterarm beträgt die Positionierungsgenauigkeit ± 0,05 mm. Yamaha-Roboterarme werden zur genauen Positionierung aller Arten von Produkten eingesetzt, wie z. B. Hardcover-Ersteller, Futter usw.

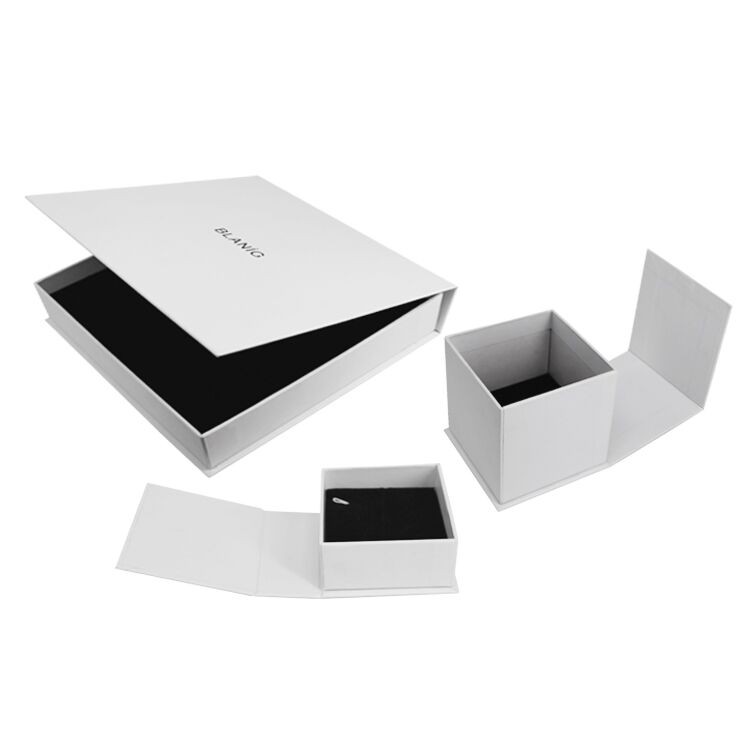

- Kann starre Boxen und Hardcover (Case Maker) und Futter herstellen.
- Kann Kartons und Kartons gleichzeitig produzieren, Kapazität bis zu 15–30 Stück/Min.
- Die einfache Einrichtung steigert die Produktivität und steigert den Unternehmensgewinn.
Der Excel-Schnitt besteht aus folgenden Abschnitten:
| Feeder |
|
|
- Aufbau des Nockengetriebes des Druckers. Fangen Sie zuerst ein Blatt Papier an und blasen Sie es in die Walze, um den Fehleranteil zu verringern.
- (1) Einführung eines Kreislaufsystems, das für Heiß- und Weißleim geeignet ist, um Leimspritzer zu vermeiden und die Reinigungszeit zu verkürzen, wodurch die Maschine stabiler arbeitet; (2) Einführung eines Heizsystems, das regelmäßig und bei konstanter Temperatur heizt, um Wartezeiten zu vermeiden; (3) Mit Mixer (Schläger) im Inneren, der den Kleber gleichmäßig umrühren kann, um die gleiche Viskosität des Klebers auf dem Papier sicherzustellen und den durch minderwertigen Kleber verursachten Fehleranteil zu reduzieren;
- Die Zuführung, die Rolle und das Förderband verfügen über einen eigenen Servomotor und arbeiten als Ganzes mit einer starken Koordination und Stabilität, was die Fehlerbehebungszeit verkürzen, die Produktivität steigern und den Unternehmensgewinn steigern kann.
- Die Klebewalze ist aus Stahl mit mittlerem Kohlenstoffgehalt gefertigt und ihre Oberfläche ist mit Edelstahl 304 überzogen, wodurch Ihre Maschine wesentlich langlebiger und sehr leicht zu reinigen ist, was Ihnen dabei helfen kann, die Wartungskosten zu senken.
|
|
Positionierung
|
- Japan Yamaha Robot Arm für das Erkennen der grauen Pappschachtel.
- Zwei Kameras mit Objektiv im 10-Millionen-Pixel-Tracing-System.
- Doppelkamera mit XY-Spule zur Positionierung.
- Positionierungsgenauigkeit in 0,01 mm.
|
|
Drücken
|
- Mehrere Robotersaugarme können aus einer maximalen Größe von L840MM B:430MM auswählen
- Lagerbereich mit zwei Systemen für Futterbretter. Unten drücken und saugen, um Kratzer zu vermeiden.
|
| Falten |
- Erste Längsseite mittels Gürtelfaltung.
- Verwendung mehrerer Druckrollen und eines doppellagigen Riemens zur Führung und Kompression.
- Sicherstellen, dass die Materialien richtig ausgerichtet und ohne Kantenlücken oder Materialverschüttungen zugeführt werden! Das Ergebnis ist ein dichteres, kompakteres Endprodukt.
|
|
|
- Breite Seite mit Servosteuerung, einfach einzurichten.
- Der Zahnriemenantrieb sorgt für eine synchronisierte Positionierung.
- Eckpressrollen komprimieren die Kanten vor dem Falten der kurzen Kanten.
|
|
|
- Kurze Seite mit pneumatischer Kantenumwicklung, darauf achten, dass an der Seite kein Spalt entsteht.
- Digitale Einrichtung der Längenseite auf dem Touchscreen, einfache Einrichtung für den Wechsel eines neuen Auftrags.
|
Technische Spezifikation
|
Modell
|
LY-4510C-PK |
|
Papierformat (L*B)
|
L: 120–1100 mm B: 95–600 mm |
|
Größe für Bezug und Futter (L*B)
|
L: 120–1050 mm B: 100–500 mm |
|
Papierstärke
|
80–300 g/m² |
|
Maximale Anzahl an Brettern
|
6 Stk |
|
Minimale Spingröße
|
30mm |
|
Mindestgröße des Seitenbretts
|
25mm |
|
Präzise Genauigkeit
|
±0,05 mm |
|
Geschwindigkeit
|
15-30 Blatt/Min |
|
Kartonstärke
|
1-3mm |
|
Stromversorgung
|
380V/220V/50Hz/3Phasen |
|
Fassungsvermögen des Leimtanks
|
30kg |
|
Konstante Leistung
|
11,5 kW |
|
Maschinengröße
|
L9500×B2550×H2000mm |
|
Maschinengewicht
|
3100kg |
Prozessablauf
Für Bezug und Futter:
Verpackung und Versand
Unternehmensprofil
LiShunyuan wurde 2001 gegründet und hat seinen Sitz in der Stadt Dongguan, Provinz Guangdong. Das Unternehmen verfügt über eine 20.000 Quadratmeter große, moderne, standardisierte Werkstatt. Nach 18 Jahren stetiger Entwicklung hat das Unternehmen umfassende Vertriebs- und Kundendienstnetzwerke in ganz China aufgebaut und seine Produkte in über 40 Länder in Europa, Amerika, Südostasien, Südamerika, dem Nahen Osten und Afrika exportiert.
Innovation ist die zentrale Wettbewerbsstärke von LiShunyuan. Das Unternehmen besitzt unabhängige geistige Eigentumsrechte für sein Produktportfolio, das Maschinenserien für starre Schachteln und Maschinenserien für Klappschachteln umfasst. Diese Ausrüstungslösungen werden häufig bei der Herstellung hochwertiger Geschenkboxen, Mobiltelefonverpackungen, Kosmetikboxen, Wein- und Spirituosenboxen und anderen hochwertigen Boutique-Verpackungen eingesetzt.
LiShunyuan hält an der Entwicklungsphilosophie „Customer First, Serve the Globe“ fest und hält an der Strategie „Strive for Perfection, Forge New Paths“ fest. Es engagiert sich für die Forschung und Entwicklung leistungsstarker, hocheffizienter Produkte für die Verpackungsindustrie und treibt die Weiterentwicklung der intelligenten Automatisierung voran.
Unsere Leistungen & Stärken
Wir bieten branchenweit wettbewerbsfähige Maschinen, professionelle Qualitätskontrolle und umfassenden Kundenservice. LiShunyuan bietet umfassende Kundenunterstützung, die Beratung vor dem Verkauf, kundenspezifische Maschinenentwicklung, Geräteherstellung und umfassende After-Sales-Unterstützung umfasst. Wir liefern maximale Produktionseffizienz, höchste Präzision und gleichbleibende Premiumqualität für Boutique-Verpackungen, abgestimmt auf die individuellen Anforderungen jedes Kunden.
Zertifizierungen
Fertigungswerkstatt
Branchenausstellungen
Qualitäts-After-Sales-Service-Verpflichtung
- 1-Stunden-Service:Auf Serviceanfragen antworten wir innerhalb einer Stunde mit Lösungsvorschlägen
- 12-Stunden-Service:Das Büro des GM bearbeitet Kundenbeschwerden direkt und antwortet innerhalb von 12 Stunden mit Lösungen
- Erreichen Sie innerhalb von 24 Arbeitsstunden:Wartungsteams treffen innerhalb von 24 Arbeitsstunden bei Kunden im Umkreis von 500 km um die Servicepunkte ein
- Monatliches Follow-up:Regelmäßige Kundenbesuche sorgen für dauerhafte Zufriedenheit und Betreuung
- Vorverkaufsservice:Umfassende Schulungsprogramme mit professionellen Ingenieuren vor der Auslieferung
- Verkaufsdienstleistungen:Installation, Fehlerbehebung und eine Woche kostenlose Schulungsdienste bei Ankunft der Maschine
- Kundendienst:Vollständige Kundenakten, regelmäßige Leistungsüberwachung, Software-/Hardware-Updates und umfassende Ersatzteilunterstützung
