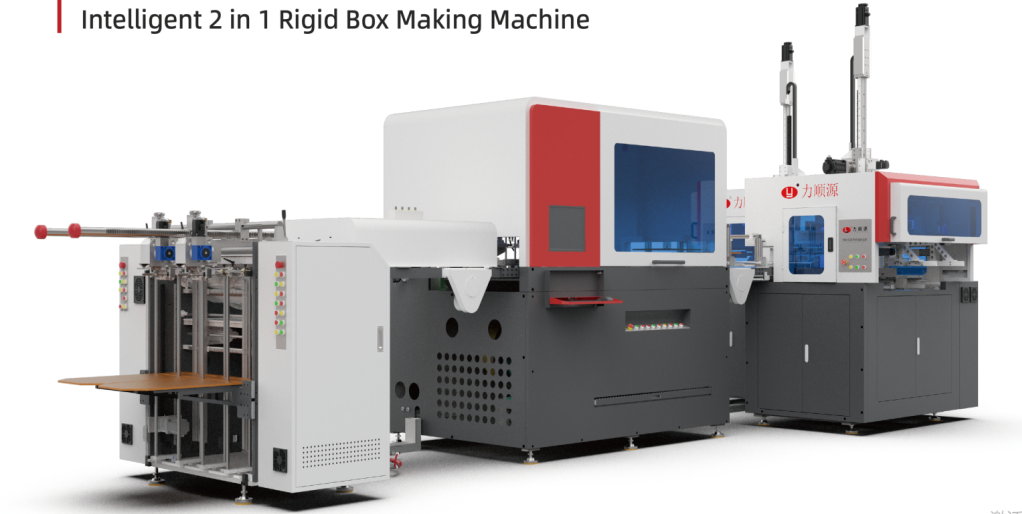

LY-HB3000A Intelligente 2-in-1-Maschine zur Herstellung starrer Kartons(innerhalb der Blasenpressfunktionen)
Die LY-HB3000A ist eine intelligente 2-in-1-Hochgeschwindigkeitsmaschine zur Herstellung starrer Schachteln mit integrierter Online-Blasenpressfunktion. Es erreicht eine Produktionsgeschwindigkeit von bis zu 40 Stück/Minute (bei Doppelblattbetrieb), eine Positionierungsgenauigkeit von ±0,05 mm und eine Umrüstzeit von nur 30 Minuten. Es eignet sich für die Herstellung einer breiten Palette starrer Schachteln, darunter Smartphone-Boxen, Kosmetikschachteln, Schmuckschachteln, Weinkistendeckel und andere Premium-Verpackungsschachteln, und erfüllt die Anforderungen des heutigen, diversifizierten Verpackungsmarktes vollständig.
Diese Maschine verfügt über ein Servosteuerungssystem und ein Vision-Positionierungssystem mit einem 10-Megapixel-Kameraverfolgungssystem und einem Yamaha-Roboterarm für die präzise Positionierung der Grautafel. Die Papierzuführung, das Kleben, die Kartonzuführung, das Kleben der Ecken, die Positionierung, die Kartonformung, das Kantenumwickeln und das Inline-Luftpolsterpressen werden automatisch durchgeführt. Die beiden Formstationen sind servogesteuert und mit einem virtuellen Nockenantriebssystem ausgestattet, das eine hohe Leistung und einen stabilen Betrieb gewährleistet. Mit einem großen Umformbereich (min. 45 x 45 x 15 mm, max. 550 x 400 x 130 mm), Kollisionserkennungsalarm und kratzfestem Design bietet der LY-HB3000A hervorragende Zuverlässigkeit und einfache Bedienung.
Hauptmerkmale
- Kürzeste Umrüstzeiten, dadurch Einsparung wertvoller Maschinenzeit
- Verwendet hochpräzise visuelle Roboterarmpositionierung mit Kamerasystem
- Doppelte Formstationssteuerung durch Servo- und Digitaleinrichtung.
- Inklusive Inline-Bubble-Pressmodul
- Produktionsgeschwindigkeit bis zu 40 Stück/Min
- Positionierungsgenauigkeit ±0,05 mm
- Umrüstzeit (Auftragsübertragungszeit) in 30 Minuten

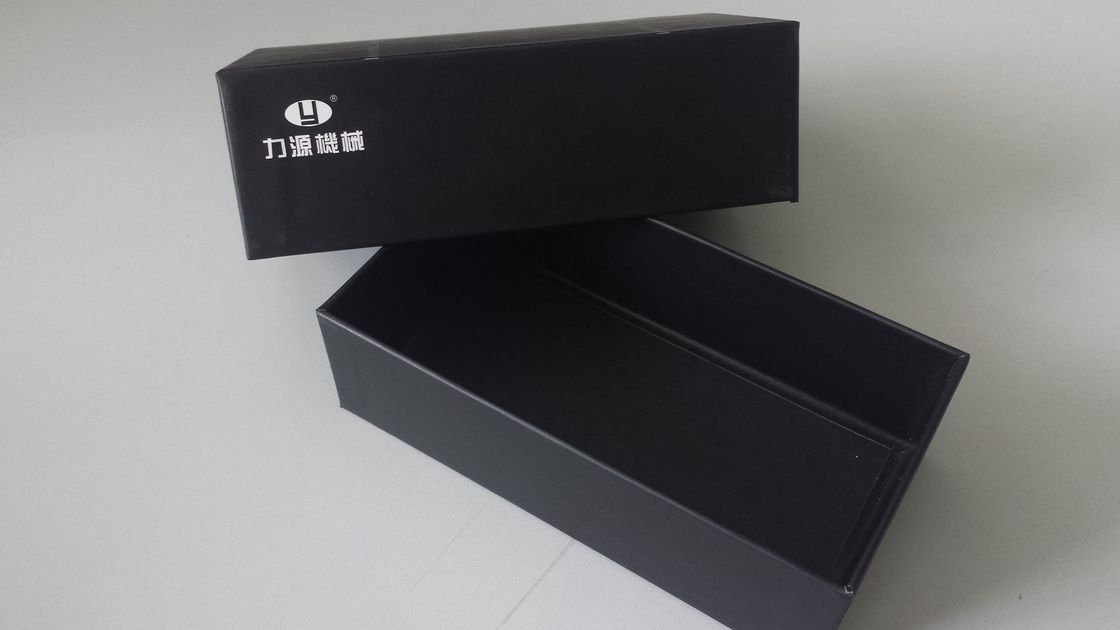

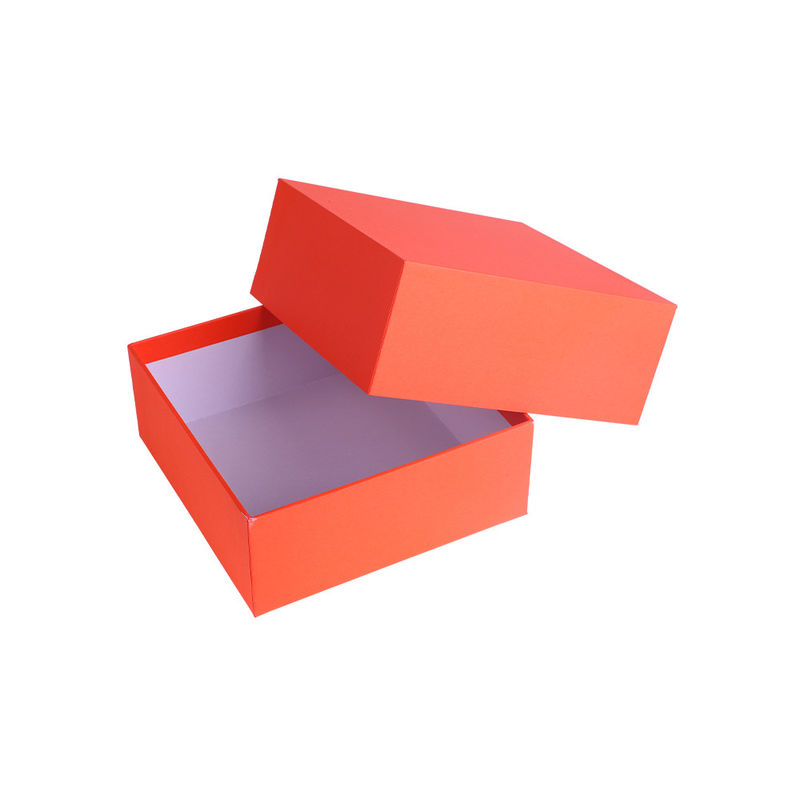

- Geeignet für Handyboxen, Kosmetikboxen, Schmuckschatullen, Weinkistenhüllen und andere Boxen ...
Der Excel-Schnitt besteht aus folgenden Abschnitten:
| Feeder |
- Funktion zum Umdrehen des Papiereinzugs.
- Pneumatische Vakuumregelventile mit großem Durchmesser.
- Die Gummi-Andruckrolle für den Papiereinzug.
- Die automatische Hebefunktion zum Zuführen des Stapels.
- Automatischer Stopp des Einzugsstapels, wenn das oberste Papier in Position ist.
- Unabhängig gesteuerter Papierzuführtisch und unabhängig gesteuerte Blattrolle.
- Vermeiden Sie Unstimmigkeiten in der Länge des Papiers zwischen den beiden Blättern.
|
|
Positionierung
|
- Roboterarm zum Erkennen der Kiste.
- Kamera mit 10-Millionen-Pixel-Tracing-System, Positionierungsgenauigkeit kann 0,05 mm erreichen.
- Zwei Kameras mit Roboterarmen arbeiten mit einer XY-Spule zur Positionierung.
|
|
Eckenkleben
|
- Nehmen Sie nach der Formung des Kartons eine Bodenabsaugung vor: Sichern Sie ihn mit einer nach unten ziehenden Saugdüse, damit das Tablett stabil auf das Förderband fallen kann.
- Ein Doppelstations-Bandzuführsystem transportiert gleichzeitig zwei passende Kartons unterschiedlicher Größe zur Positionierungssektion.
- Einfach einzurichten, Bandbreite in 19 mm.
|
|
Teil bilden(innerhalb online BubblePressingFunktion)
|
- Automatische Einstellung durch Servomotoren, kompatibel mit Positionierungsmaschinen verschiedener Marken mit einer Höhe von 950 mm.
- Smart Wrapper mit zwei Stationen für höhere Produktion.
- Mit Blasenpressfunktion, sodass keine separate Blasenpresse erforderlich ist.
- Virtuelles Nockenservo-Antriebssystem.
- Alarmgerät zur Kollisionserkennung.
- Heben Sie den Karton an, indem Sie ihn an der Seite festhalten.
- Kratzfest für das Papier.
- Die Mindestformmaße betragen 45*45*15mm.
Die maximalen Formmaße betragen 550*400*130mm,
Mehrere Kartons zur Herstellung großer Kartons ohne Eckenklebemaschine.
|
Technische Spezifikationen
| Papierformat |
Einzelblatt |
Doppelblatt |
| Breite: 30–800 mm |
Breite: 30–375 mm |
| L: 60–1000 mm |
L: 60–900 mm |
| Papierstärke |
80–300 g/m2 |
| Kartonstärke |
>1mm |
| Fertige Kartongröße |
L: 65–450 mm |
L: 65–450 mm |
| Breite: 65–420 mm |
Breite: 65–350 mm |
| H: 15–130 mm |
Höhe: 15–130 mm |
| Präzise Genauigkeit |
±0,05 mm |
| Ohrüberlappende Größe |
7-100mm |
| Ohr-Kreuz-Ohr-Faltgröße |
120mm |
| Maximale Leistung |
11KW |
| Produktionskapazität |
20-25 STÜCK/MIN |
40-50 STÜCK/MIN |
| Stromversorgung |
380V/50Hz |
| Leimtankvolumen |
50 kg |
| Maschinendimension |
L7415×B4500×H2000mm |
| Maschinengewicht |
7200kg |
Prozessablauf
