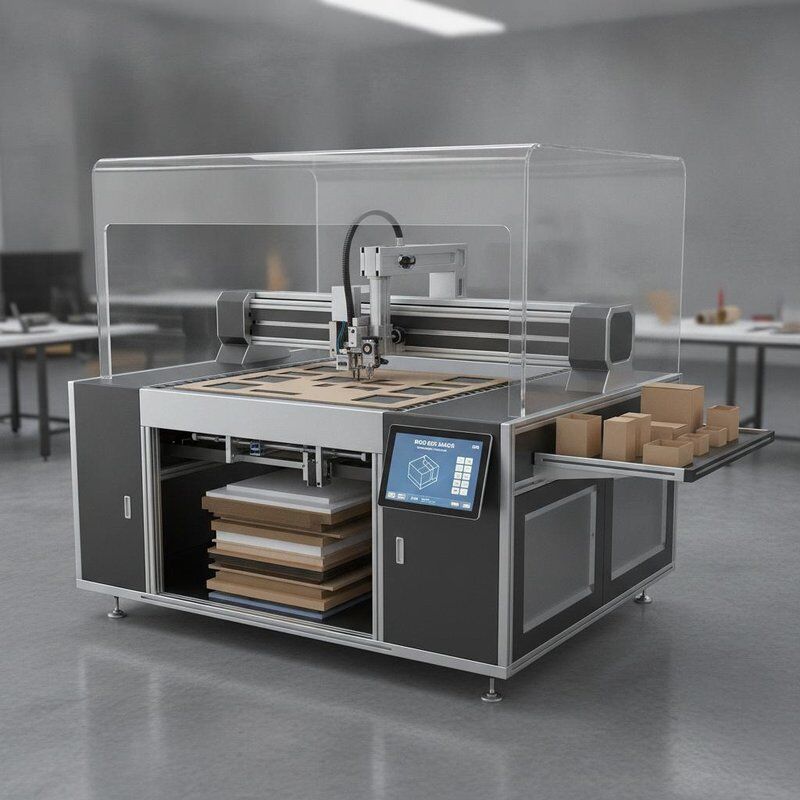

Maschine zur Herstellung von starren Schachteln zur Probenherstellung und zur kundenspezifischen Herstellung von kleinen Chargen mit flexiblem Materialschneiden

Der integrierte Stahlrahmen ist aus verdicktem Kohlenstoffstahl geschweißt und gewährleistet so keine Verformung oder Vibration bei langfristigem Hochgeschwindigkeitsbetrieb. Es bietet eine stabile mechanische Leistung und garantiert Schnittgenauigkeit und Langlebigkeit der Maschine.

Eingebautes Saugsystem, das Vakuumzonen basierend auf der Materialgröße intelligent aktiviert, für einen stärkeren und gleichmäßigeren Niederhalter sorgt und die Ebenheit der Bleche erheblich verbessert. Es verhindert das Abheben und Verschieben der Kanten und eignet sich sowohl für dünne als auch für dicke Bretter.

Zwei unabhängig voneinander angetriebene Arbeitsköpfe ermöglichen den kontinuierlichen Betrieb mehrerer Werkzeuge, und die Werkzeuge sind zwischen den Modulen austauschbar. Somit übernimmt eine Maschine das Schneiden, Rillen, Nuten und Plotten. Mit einer maximalen Schnittstärke von 50 mm ist die Maschine mit Wellpappe, Graupappe, Pappe, dünnem Schaumstoff, Leder und anderen Blattmaterialien kompatibel und erfüllt so den täglichen Bedarf an Musterherstellung.

Das integrierte automatische Werkzeugeinstellsystem ermöglicht die automatische Einstellung und Längenkompensation nach einem Werkzeugwechsel mit nur einem Tastendruck, ohne dass eine manuelle Kalibrierung erforderlich ist. Dadurch ist ein schneller Wechsel mit hoher Präzision gewährleistet. Das hochpräzise servogetriebene Übertragungssystem liefert eine Schnittgenauigkeit von bis zu ±0,05 mm und erzeugt saubere, gratfreie Kanten.

Sie können CAD-, AI- oder DXF-Dateien direkt importieren und mit einem Klick Schnittpfade generieren, sodass die Maschine jede komplexe Form ohne Lernaufwand schneiden kann.

Wichtige Komponenten sind vor Staub und Schmutz geschützt, was zu geringen Ausfallraten und einer einfachen Routinewartung führt. Darüber hinaus sorgt ein geringer Energieverbrauch für einen umweltfreundlichen und kostengünstigen Betrieb. Intelligente Pfadoptimierung ermöglicht eine schnelle Verarbeitung, verkürzt den Probenherstellungszyklus und ermöglicht eine schnelle Reaktion auf Kundenprobenanfragen.

1.Nuten (V/U-Nut)

V/U-Nuten umschaltbar, einstufiges Formen für starre und weiche Materialien.

2. Halbschnitt-Stanzung

Halbschnittstanze, schneidet die oberste Schicht nur für leicht abreißbare und verbindende Teile.

3.Falten

Gleichmäßige Faltenbildung, keine Risse oder Falten beim Falten.

4. Vollständiges Stanzen

Keine Form erforderlich, präzises Durchschneiden, geeignet für die Probenahme in kleinen Mengen. Hochpräzises Schneiden ohne Faltenbildung auf dünnem Papier und ohne Abplatzen der Kanten auf dickem Papier.

5.EVA-Schneiden

Spezieller Antihaftschneider, glattes und sauberes EVA-Schneiden.

6. Schneiden von Wellpappe

Integriertes Schneiden, Rillen und Schlitzen für eine genaue Reproduktion von Kartonstrukturen.

7. Schneiden von Klebeetiketten

Präzisionsgesteuertes Tiefenstanzen, das nur das Oberpapier und die Klebeschicht durchschneidet, während das Trägerpapier intakt bleibt.

8. Schaumschneiden

Geeignet zum hochpräzisen Schneiden komplexer Konturformen für die Bearbeitung verschiedener Verpackungsbeilagen.


Name

Einführung

Bewegungssteuerungssystem

High-End-6-Achsen-Hochgeschwindigkeits-Bewegungssteuerungssystem: proprietäres geistiges Eigentum, präzise Schneidkopfbewegung, sanfte Kurvenbewegung.

Elektrisches Hochfrequenz-Oszillationsmesser

Eingebauter Hochfrequenz-Maxon-Motor, Drehzahl bis zu 18.000 U/min, ausgestattet mit speziell gehärteter Wolframstahlklinge. Schneidet problemlos verschiedene harte und dicke Materialien (z. B. Wellpappe, Wabenkarton, KT-Platte, PVC-Schaumstoffplatte) mit hoher Geschwindigkeit und glatten und sauberen Kanten.

Messerwerkzeug ziehen

Geeignet für Materialien mit einer Dicke ≤5 mm. Höhere Schnittgeschwindigkeit im Vergleich zum oszillierenden Messer.

Rillradsatz

Vier Rillräder unterschiedlicher Breite erhältlich. Erzeugt perfekte Falten auf verschiedenen Wellpappen und Pappen. Optionales PVC-Rillrad zum PVC-Rillen.

Plotterstift

Ein Neutralstift und ein Stift auf Ölbasis. Wird zum Zeichnen auf Papier-/Kartonmaterialien und zur maschinellen Präzisionsfehlerbeseitigung verwendet.

Ethernet-Übertragungsanschluss

Flexible und stabile Datenübertragung, starke Erweiterbarkeit durch Automatisierung. Unterstützt Remote-Upgrades und -Wartung und ermöglicht Maschinensteuerung und Dateiaufrufe innerhalb eines lokalen Netzwerks.

Integrierter Schaltkreis-Controller

Hochleistungsfähiger integrierter Schaltkreis-Controller (keine Computer-Motherboard-Steckkarte). Kann an jeden gewöhnlichen Computer (einschließlich Laptops) angeschlossen werden – kein dedizierter PC mit hoher Ausstattung erforderlich. Wenn der Computer ausfällt, kann er problemlos durch einen normalen Computer zum Betrieb der Maschine ersetzt werden.

Sicherheitsschutz

Einfaches und elegantes Sicherheits-Antikollisionsdesign. Eingebautes Infrarot-Lichtvorhanggerät mit empfindlicher Reaktion, das die Sicherheit des Bedieners und einen zuverlässigen Maschinenbetrieb gewährleistet.

Wabenförmige Aluminiumplatte in Luftfahrtqualität + poröser PVC-Arbeitstisch

Branchenweit erste Verwendung einer Wabenaluminiumplatte in Luftfahrtqualität: robust, witterungsbeständig, hohe Ebenheit, verformt sich bei starker Belastung nicht so leicht. Reibungslose Luftzirkulation durch interne Wabenstruktur. Optionale zonale Vakuumsaugung – starker Luftstrom und hohe Haltekraft. Der poröse PVC-Arbeitstisch sorgt für bessere Rillergebnisse.

Touch-Screen

Digitale Feineinstellung und Voreinstellungsspeicherung für Messertiefe und -druck über Touchscreen. Stellen Sie verschiedene Schnittparameter ein, um die Maschine bequem zu steuern.

Luftpumpenmodul

Das leistungsstarke Vakuum-Luftpumpenmodul hält das Material fest auf dem Arbeitstisch und ermöglicht so eine personalisierte Produktverarbeitung über das Bewegungssteuerungssystem.

Laserpositionierungsmodul

Das Dual-Cursor-Positionierungsmodul ermöglicht das schnelle und genaue Schneiden von Druckmaterialien durch manuelle Zweipunktpositionierung.

Arbeitstischerkennung

Automatische Erfassung der Ebenheitsdaten des Arbeitstisches über das Arbeitstisch-Erkennungsmodul. Rückmeldung an das Kontrollzentrum zur Plattformpräzisionskompensation und Erzielung einer gleichmäßigen Ebenheit.


Name

Einführung

Nutwerkzeug aus Graupappe

Speziell zum Nuten von Graupappe entwickelt. Mehrfachwinkel einstellbar: 0°~135° frei einstellbar.

Nutwerkzeug aus Pappe

Entwickelt zum Rillen von Pappe. Selbstanpassend an den Arbeitstisch, mit Anti-Penetrations-Design. Ermöglicht mühelos hochpräzises Rillen von Pappe.

V-CUT-Nutwerkzeug

SUnterstützt das Nuten von Wabenplatten, KT-Platten und vielen anderen Materialien, mit einstellbarem Winkel von 0° bis 120°

Nutwerkzeug für Bilderrahmen

Feste 90°-Nutung, speziell für Bilderrahmen, flexible Platten, Schallschutzplatten usw. zur 90°-Winkelnutung.

Kiss-Cut-Werkzeug

Konzipiert für das Kiss-Cutting (teilweise Durchdringung) von selbstklebenden Materialien, Werbefolien mit Hintergrundbeleuchtung usw. Bei Verwendung mit einem Präzisionskamera-Registrierungssystem können komplexe unregelmäßige Formen problemlos geschnitten werden.

2-mm-Vibrationswerkzeug

Schaumstoff-Vibrationsschneidewerkzeug mit 2 mm Vibrationshub, speziell zum Schneiden von Schaumstoffmaterialien mit einer Dicke von bis zu 50 mm, wie EPE-Perlschaum, EVA-Schaum, Schwamm usw.

Kameraregistrierungssystem

Schnelles und präzises Schneiden von Drucksachen über das Kameraregistrierungssystem. Das integrierte QR-Aufgabensortiermodul ermöglicht die automatisierte Auftragseinrichtung für die Kleinserienproduktion verschiedener Produktchargen.

Separater Operationstisch

Ein unabhängiger Operationstisch zur bequemen Platzierung eines Computers.
