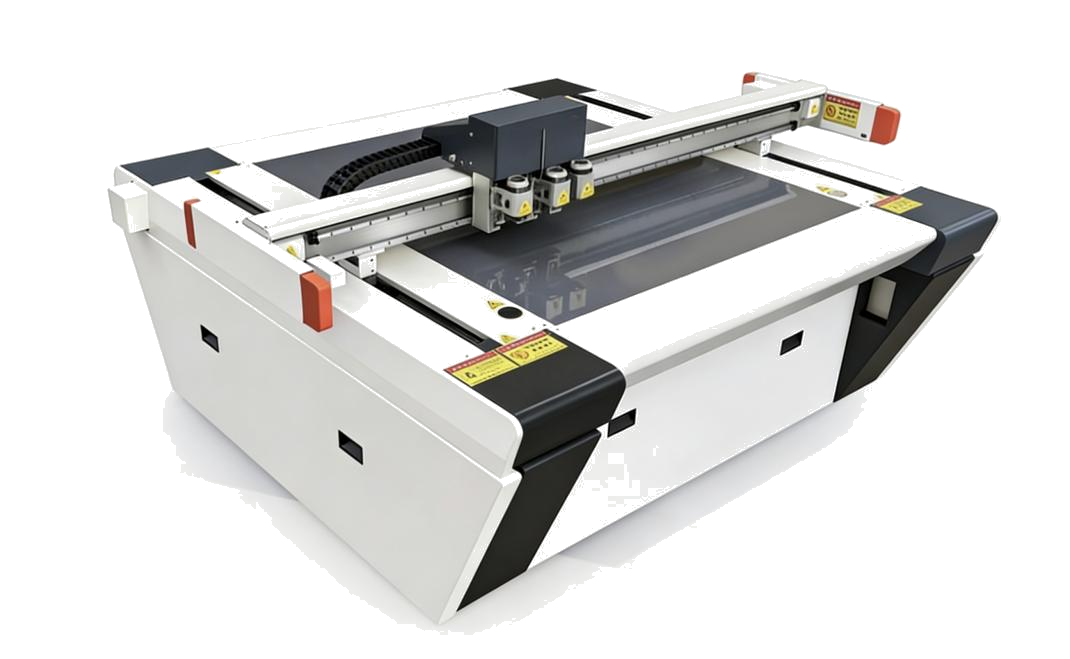

LY-RK03-1113 Kein-Stanz-Flexibles-Material-Schneidemaschine mit ±0,05mm Genauigkeit für multifunktionale Mustererstellung und breite Materialkompatibilität

Der integrierte Stahlrahmen ist aus verdicktem Kohlenstoffstahl geschweißt, wodurch keine Verformung oder Vibration bei langfristiger Hochgeschwindigkeitsbetätigung gewährleistet wird.Gewährleistung der Schnittgenauigkeit und der Langlebigkeit der Maschine.

Ein eingebautes Saugsystem, das die Vakuumzonen entsprechend der Materialgröße intelligent aktiviert, eine stärkere und gleichmäßige Aufbewahrung ermöglicht und die Plattenflächigkeit erheblich verbessert.Es verhindert Kantenheben und Verschiebung, und eignet sich sowohl für dünne als auch für dicke Bretter.

Drei unabhängig voneinander angetriebene Arbeitsköpfe ermöglichen es, mehrere Werkzeuge kontinuierlich zu betreiben, und Werkzeuge sind zwischen den Modulen austauschbar.mit einer Dicke von 50 mm oder weniger, ist die Maschine kompatibel mit Wellpappe, Grauplatte, Pappe, dünnem Schaum, Leder und anderen Blechmaterialien, um den täglichen Probenbedarf zu decken.

Das eingebaute automatische Werkzeugsetzsystem ermöglicht die automatische Einstellung und Längenkompensation nach dem Werkzeugwechsel ohne manuelle Kalibrierung.Dies gewährleistet einen schnellen Wechsel mit hoher PräzisionDas hochpräzise servo-getriebene Getriebe liefert eine Schneidgenauigkeit von bis zu ± 0,05 mm und erzeugt saubere, gebrutsfreie Kanten.

Sie können CAD-, KI- oder DXF-Dateien direkt importieren und mit einem Klick Schnittwege generieren, sodass die Maschine jede komplexe Form mit null Lernkurven schneiden kann.

Schlüsselkomponenten sind gegen Staub und Trümmer geschützt, was zu geringen Ausfallraten und einfacher Routinewartung führt.geringer Energieverbrauch sorgt für einen umweltfreundlichen und kostengünstigen Betrieb.Intelligente Optimierung des Weges ermöglicht eine schnelle Bearbeitung, verkürzt den Probe-Zyklus und ermöglicht eine schnelle Reaktion auf Kundenanfragen.

1.Grooving (V/U-Groove)

V/U-Röhren schaltbar, einstufige Formierung für starre und weiche Materialien.

2.Halbgeschnittenes Strichschneiden

Halbgeschnittener Druckschnitt, nur für leicht zerreißbare und verbindende Teile.

3- Erhöhung

Gleichmäßige Falten, keine Risse oder Falten beim Falten.

4. Vollgeschnittenes Strichschneiden

Keine Form erforderlich, präzises Durchschneiden, geeignet für kleine Chargen Probenahme, hochpräzises Schneiden ohne Falten auf dünnem Papier und ohne Kantenplatten auf dickem Papier.

5.EVA-Schnitt

Ein spezieller klebfreier Schneider mit glattem und sauberem EVA-Schnitt.

6.Schneiden von Wellplatten

Integriertes Schneiden, Falten und Schlitzen für eine genaue Reproduktion von Kartonstrukturen.

7.Klebstoffetikettenschneiden

Präzisionsgesteuertes Tiefen-Druckschneiden, das nur das Papier und die Klebstoffschicht durchschneidet, während die Auskleidung intakt bleibt.

8.Schaumschneiden

mit einer Breite von mehr als 50 mm, für verschiedene Verpackungen.


Name

Einleitung

Bewegungssteuerungssystem

Hochwertiges 6-Achsen-Hochgeschwindigkeits-Bewegungssteuerungssystem: geschütztes geistiges Eigentum, präzise Schnittkopfbewegung, glatte Kurvenbewegung.

Hochfrequente elektrische Schwingemesser

Eingebauter Hochfrequenz-Maxon-Motor, Geschwindigkeit bis zu 18.000 Umdrehungen pro Minute, ausgestattet mit einer speziell gehärteten Wolframstahlklinge.Honighautkarton, KT-Blatt, PVC-Schaumblatt) mit schneller Geschwindigkeit, glatten und ordentlichen Kanten.

Ziehen Sie das Messerwerkzeug

Geeignet für Materialien mit einer Dicke von ≤ 5 mm. Schnellere Schneidgeschwindigkeit im Vergleich zum Schwingmesser.

Schraubrad-Satz

Vier Krümmreifen unterschiedlicher Breite zur Verfügung. Erstellt perfekte Falten auf verschiedenen Wellpappe und Pappe. Optional PVC Krümmreifen für PVC Krümmen.

Plotter Pen

Ein neutraler Stift und ein Ölstift, zum Zeichnen auf Papier/Karton und zum präzisen Debuggen von Maschinen.

Ethernet-Übertragungsanschluss

Flexible und stabile Datenübertragung, starke Erweiterbarkeit der Automatisierung. Unterstützt Remote-Upgrade und -Wartung und ermöglicht Maschinensteuerung und Dateianrufe innerhalb eines lokalen Netzwerks.

Integrierte Schaltkreissteuerung

Hochleistungsintegrierter Schaltkreislaufcontroller (nicht eine Computer-Motherboard-Plug-in-Karte). Kann an jeden gewöhnlichen Computer (einschließlich Laptops) angeschlossen werden.Wenn der Computer ausfällt, kann es leicht durch einen gewöhnlichen Computer ersetzt werden, um die Maschine zu bedienen.

Sicherheitsschutz

Einfache und elegante Sicherheits-Kollisionsschutzkonstruktion, eingebaute Infrarot-Lichtschutzvorrichtung mit empfindlicher Reaktion, die die Sicherheit des Bedieners und den zuverlässigen Betrieb der Maschine gewährleistet.

Luftfahrtqualität Honighals Aluminiumplatte + poröser PVC-Arbeitstisch

Industrieweit erste Verwendung von Honighals-Aluminiumplatten in Luftfahrtqualität: robust, wetterbeständig, flach, nicht leicht verformbar unter starker Last.Glatte Luftzirkulation durch die innere Honigstockstruktur. Optionale Zone-Vakuumaussaugung - starker Luftstrom und hohe Haltekraft. Poröser PVC-Arbeitstisch liefert bessere Faltergebnisse.

Berührungsschirm

Digitale Feinabstimmung und vorgegebene Speicherung für Messertiefe und -druck über den Touchscreen.

Luftpumpenmodul

Das leistungsstarke Vakuumpumpenmodul hält das Material fest auf dem Arbeitstisch und ermöglicht eine personalisierte Produktbearbeitung über das Bewegungssteuerungssystem.

Laser-Positionierungsmodul

Das Dual-Cursor-Positionierungsmodul ermöglicht das schnelle und präzise Schneiden von gedruckten Materialien mittels manueller Zwei-Punkte-Positionierung.

Aufspürung von Arbeitstischen

Automatische Erfassung der Daten zur Flachheit des Arbeitsplatzes über das Arbeitsplatzdetektionsmodul. Rückkopplung an das Steuerungszentrum für eine Präzisionskompensation der Plattform, um eine gleichbleibende Flachheit zu erreichen.


Name

Einleitung

Grünes Brett-Grooving-Werkzeug

Speziell entwickelt für die Vergrößerung von Graublatten.

Werkzeug zum Schleifen von Pappe

Entworfen für die Schleifung von Pappe. Selbstanpassbar an den Arbeitstisch, mit anti-Penetrierung Design. Erreicht leicht hochpräzise Schleifung für Pappe.

V-CUT-Rohwerkzeug

SAufschnitte für Honigstockplatten, KT-Platten und viele andere Materialien mit einstellbarem Winkel von 0° bis 120°

Bildrahmen-Grooving-Tool

Feste 90°-Rillen, speziell für Bilderrahmen, flexible Platten, schalldämpfende Platten usw. für 90°-Rillen.

Kuss-Schnitt-Tool

mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,Komplexe unregelmäßige Formen können leicht geschnitten werden.

5 mm Schwingungswerkzeug

Schaumschwingungsschneidwerkzeug mit 2 mm Schwingungsschlag, speziell für das Schneiden von Schaumstoffen bis zu 50 mm Dicke, wie EPE-Perlschaum, EVA-Schaum, Schwamm usw.

Kamera-Registrierungssystem

Schnelles und präzises Schneiden von gedruckten Materialien über das Kamera-Registrierungssystem.Ein integriertes QR-Aufgabensortierungsmodul ermöglicht die automatisierte Einrichtung von Arbeitsplätzen für die Produktion kleiner Chargen verschiedener Produktchargen.

Getrennte Betriebstabelle

Ein unabhängiger Betriebstisch für eine bequeme Platzierung eines Computers.
